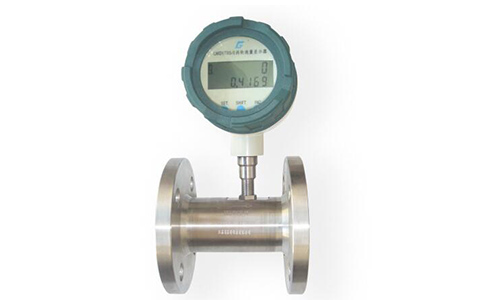

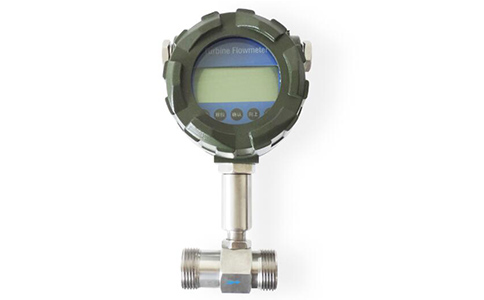

SKLWGY型渦輪流量計
|
SKLWGY型渦輪流量計是一種測量準確的流量測量儀表，與相應的流量積算儀表配套可用于測量液體的流量和總量。廣泛用于石油、化工、冶金、科研等領域的計量、控制系統。配備有衛生接頭的渦輪流量傳感器可以應用于制藥行業。
一體化渦輪流量計結構為防爆設計，可以顯示流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功能積算表電池使用壽命可達5年以上，多功能顯示表電池使用壽命也可達到12個月以上。一體化表頭可以顯示的流量單位眾多，有立方米，加侖，升，標準立方米，標準升等，可以設定固定壓力、溫度參數對氣體進行補償，對壓力和溫度參數變化不大的場合，可使用該儀表進行固定補償積算。
渦輪流量計工作原理
當被測液體流過傳感器時，在流體作用下，葉輪受力旋轉，其轉速與管道平均流速成正比。葉輪的轉動周期地改變磁回路的磁阻值，檢測線圈中的磁通隨之發生周期性變化，產生頻率與葉片旋轉頻率相同的感應電動勢,經放大后，進行轉換和處理。
渦輪流量計產品結構

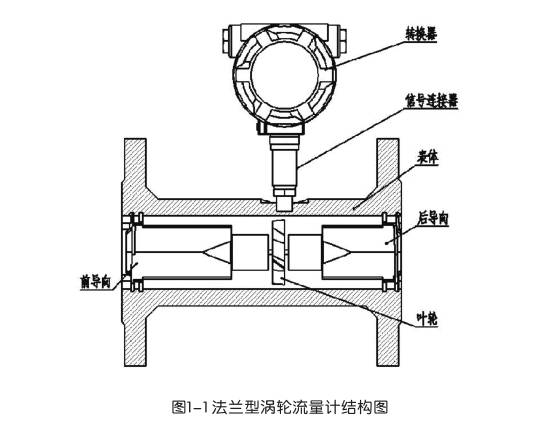

渦輪流量計的基本結構如圖1-1所示，它主要由表體、前導向、后導向、葉輪、信號連接器和轉換器等組成。
渦輪流量計材質說明
主要部件材質對照表
| 類型 |
表體 |
葉輪 |
前后導向 |
法蘭或卡箍/卡盤 |
常規 |
定制 |
常規 |
定制 |
常規 |
定制 |
常規 |
定制 |
螺紋連接 |
304 |
316 |
2Cr13 |
雙相鋼 |
304 |
316 |
- |
- |
法蘭連接 |
304 |
316 |
夾裝連接 |
碳鋼 |
304/316 |
卡箍連接 |
304 |
- |
說明：
*信號連接器材質均為304不銹鋼
*轉換器外殼材質均為壓鑄鋁合金
渦輪流量計型號和規格
儀表口徑（mm） |
常規流量范圍
（m³/h） |
擴展流量范圍
（m³/h） |
始動流量
（m³/h） |
最大壓損（KPa） |
4 |
0.04~0.25 |
0.04~4 |
0.02 |
120 |
6 |
0.1~0.6 |
0.06~6 |
0.05 |
80 |
10 |
0.2~1.2 |
0.15~1.5 |
0.07 |
50 |
15 |
0.6~3.6 |
0.5~5 |
0.35 |
35 |
20 |
0.8~8 |
0.45~9 |
0.3 |
35 |
25 |
1~10 |
0.5~10 |
0.4 |
35 |
32 |
1.5~15 |
0.8~15 |
0.6 |
35 |
40 |
2~20 |
1~20 |
0.6 |
35 |
50 |
4~40 |
2~40 |
1 |
35 |
65 |
7~70 |
5~70 |
4 |
25 |
80 |
10~100 |
7~100 |
5 |
25 |
100 |
20~200 |
10~200 |
8 |
25 |
125 |
25~250 |
13~250 |
10 |
25 |
150 |
30~300 |
15~300 |
12 |
25 |
200 |
80~800 |
40~800 |
20 |
25 |
準確的等級 |
0.5級 |
1.0級 |
---- |
--- |
說明:
*1最大壓損是流量計工作在最大流量點時的壓損，介質為水,常溫。
*2準確度等級0.2的產品需訂制，且流量范圍比常規范圍小。
產品選型
型 號 |
規格代號 |
說 明 |
SKLWGY |
|
液體渦輪流量計 |
公稱通徑（mm） |
-4 |
正常流量范圍（m³/h） |
0.04~0.25 |
|
| -6 |
0.1~0.6 |
|
| -10 |
0.2~1.2 |
|
-15 |
0.6~6 |
|
-20 |
0.8~8 |
|
-25 |
1~10 |
|
-32 |
1.5~15 |
|
-40 |
2~20 |
|
-50 |
4~40 |
|
-65 |
7~70 |
|
-80 |
10~100 |
|
-100 |
20~200 |
|
精度等級 |
B |
0.5％ |
| |
C |
1.0％ |
信號輸出 |
M |
一體化液晶顯示帶4~20mA輸出 |
J |
配套流量積算儀分體顯示 |
S |
帶4~20mA輸出并配套流量積算儀分體顯示 |
I |
4~20mA輸出 |
T |
一體化液晶顯示不帶電流信號輸出 |
P |
脈沖輸出 |
隔爆要求 |
/NE |
不隔爆 |
/EX |
隔爆等級ExdiiBT4 |
介質溫度 |
/NE |
常溫 |
其它要求 |
/□ |
在訂貨時注明 |
渦輪流量計型號安裝注意事項

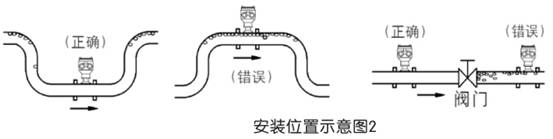

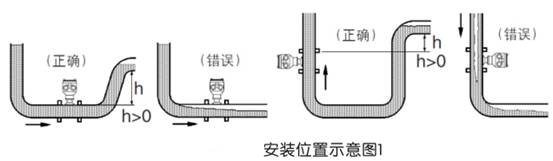

1.安裝位置
渦輪流量計管道必須完全充滿液體。重要的是，在任何時候，保持管道內完全充滿液體，否則流量顯示會受到影響，可能會導致測量誤差。
避免氣泡。如果有氣泡進入測量管，流量顯示可能會受到影響，可能會導致測量誤差。
2.安裝場所和要求
●傳感器應安裝在便于維修，管道無振動、無強電磁干擾與熱輻射影響的場所。

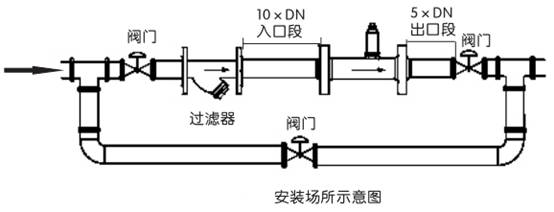

●水平安裝傳感器要求管道不應有目測可察覺的傾斜(一般在5°以內)，垂直安裝傳感器管道垂直度偏差亦應小于5°。在不能停流的場所，應裝旁通管和可靠的截止閥(見圖4-7)，測量時要確保旁通管無泄漏。
●在新鋪設管道裝傳感器的位置先接入一段短管代替傳感器，待掃線"工作完畢，確認管道內清掃干凈后，再正式接入傳感器。
●若流體含雜質,則應在傳感器上游側裝過濾器，管道內應定期清理排放沉淀雜質;若被測液體含有氣體，則應在傳感器上游側裝消氣器。過濾器和消氣器的排污口和消氣口要通向安全的場所。
●傳感器安裝在室外時，應有避免直射陽光和防止雨淋的措施。

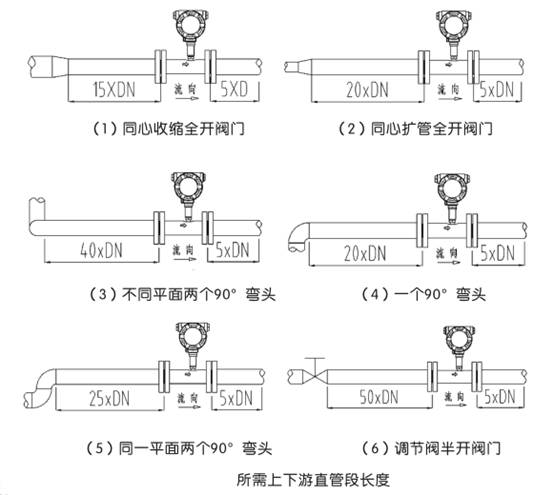

3.所需上下游直管段長度
渦輪流量計對管道內流速分布畸變及旋轉流是敏感的，進入傳感器應為充分發展湍流，因此要根據傳感器上游側阻流件類型配備必要的直管段或整流器，要求入口段和出口段直管段長度。
