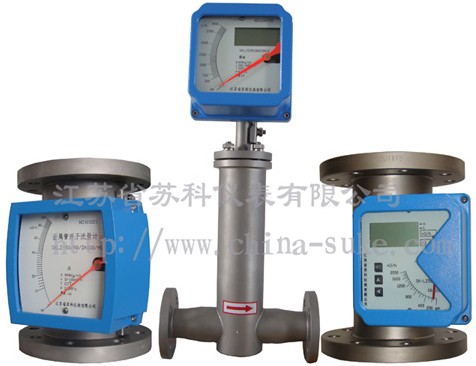

SKLZ系列金屬轉子流量計
防爆合格證編號:CNEx23.2895X
|
SKLZ系列金屬轉子流量計具有結構簡單、工作可靠、適用范圍廣、測量準、安裝方便等特點。具有耐高溫、耐高壓的金屬轉子流量計有普通型和防腐蝕型。以上兩種類型均分為現場指示型金屬轉子流量計(SKLZZ-)和電遠傳型金屬轉子流量計(SKLZD-)、普通型流量傳感器、儀表材料為(1Cr18Ni9Ti)、防腐型為(1Cr18Ni9Ti)內襯PTEF。
如果金屬轉子流量計測量的介質中含有鐵磁性顆粒,就應在流量計入口處安裝磁過濾器。它的材質應于對應的流量計相同。
金屬轉子流量計技術參數
測量范圍:水(20℃)1-200000 l/h
空氣(20℃,0.1013MPa)0.03-4000m3/h
參見流量表,特殊流量可訂制
量程比:標準型10:1
精度: 標準型1.5級
壓力等級:標準型: DN15-DN50 4.0MPa DN80-DN200 1.6MPa
特殊型: DN15-DN50 25MPa DN80-DN200 16MPa
夾套的壓力等級為1.6MPa
特殊型在選型和訂貨前應與工廠協商
壓力損失:7kPa-70kPa
介質溫度:標準型:-80℃-+200℃:PTFE:0℃-85℃
高溫型:最高可達400℃
介質粘度:DN15: <5mPa.s(F15.1-F15.3) <30mPa.s(F15.4-F15.8)
DN25: <250mPFa.s
DN50-DN150: <300mPa.s
環境溫度:液晶型-30℃-+85℃
指針型-40℃-+120℃
連接形式:標準型:DIN2501標準法蘭
特殊型:由用戶指定的任意標準法蘭或螺紋
電纜接口:M20*1.5
供電電源:標準型24VDC二線制4-20mA(10.8VDC-36VDC )
交流型:85-265VAC 50HZ
電池型:3.6V@4AH鎳氫電池
報警輸出:上限或下限瞬時流量報警
標準型:集電極開路輸出(最大100mA@30VDC內部阻抗100 歐)
特殊型:繼電器輸出(觸點容量最大5A@250VAC)
脈沖輸出:累積脈沖輸出,最小間隔50毫秒
液晶顯示:瞬時流量顯示數值范圍:0-50000
累計流量顯示數值范圍:0-99999999
防護等級:IP65
防爆標志:隔爆型:EXdbIICT6Gb
金屬轉子流量計流量參數
通經(mm) |
流量范圍 |
壓力損失kPa |
水L/h* |
空氣M3/h* |
水 |
空氣 |
常規型 |
防腐型 |
常規型,防腐型 |
15 |
2.5~25 |
--- |
0.07~0.7 |
6.5 |
7.1 |
4.0~40 |
2.5~25 |
0.11~1.1 |
6.5 |
7.2 |
6.3~63 |
4.0~40 |
0.18~1.8 |
6.6 |
7.3 |
10~100 |
6.3~63 |
0.28~2.8 |
6.6 |
7.5 |
16~160 |
10~100 |
0.40~4.0 |
6.8 |
8.0 |
25~250 |
16~160 |
0.7~7.0 |
7.2 |
10.8 |
40~400 |
25~250 |
1.0~10 |
8.6 |
10.0 |
63~630 |
40~400 |
1.6~16.0 |
11.1 |
14.0 |
25 |
100~1000 |
63~630 |
3~30 |
7.0 |
7.7 |
160~1600 |
100~1000 |
4.5~45 |
8.0 |
8.8 |
250~2500 |
160~1600 |
7~70 |
10.8 |
12.0 |
400~4000 |
250~2500 |
11~110 |
15.8 |
19.0 |
40 |
500~5000 |
--- |
12~120 |
10.8 |
9.8 |
600~6000 |
---- |
16~160 |
12.6 |
16.5 |
50 |
630~6300 |
400~4000 |
18~180 |
8.1 |
8.6 |
1000~10000 |
630~6300 |
25~250 |
11.0 |
10.4 |
1600~16000 |
1000~10000 |
40~400 |
17.0 |
15.5 |
80 |
2500~25000 |
1600~16000 |
60~600 |
8.1 |
12.9 |
4000~40000 |
2500~25000 |
80~800 |
9.5 |
18.5 |
100 |
6300~63000 |
4000~40000 |
100~1000 |
15.0 |
19.2 |
150 |
20000~100000 |
--- |
600~3000 |
19.2 |
20.3 |
金屬轉子流量計產品選型
代號 |
測量管結構 |
SK-LZ50 |
下進上出 |
SK-LZ51 |
下進上橫出 |
SK-LZ52 |
下橫進上橫出 |
SK-LZ53R |
右進左出 |
SK-LZ53L |
左進右出 |
|
代號 |
接液材質 |
R0 |
0Cr18Ni12Mo2Ti/316 |
R1 |
1Cr18Ni9Ti/304 |
R2 |
316L |
RP |
PTFE |
T1 |
鈦合金 |
|
代號 |
管道口徑 |
DN15 |
15 |
DN25 |
25 |
DN50 |
50 |
DN80 |
80 |
DN100 |
100 |
DN150 |
150 |
DN200 |
200 |
|
代號 |
附加結構 |
無 |
|
T |
夾套型 |
Z |
阻尼型 |
G |
高溫型 |
Y |
高壓型 |
|
代號 |
指示器形式代碼組合 |
M1 |
就地指示器,機械指示瞬時流量 |
M2 |
供電型,機械指示瞬時流量,液晶顯示瞬時/累積流量 |
M3 |
供電型,無機械指示,液晶顯示瞬時/累積流量 |
|
代碼 |
供電方式 |
無 |
只限M1指示器 |
A |
220VAC,4-20mA輸出 |
B |
電池供電,無輸出 |
C |
24VDC,二線制供電,4-20mA輸出 |
D |
24VDC,三、四線制供電,4-20mA輸出 |
|
代號 |
表頭 |
l |
方型殼體 |
d |
圓殼體(隔爆) |
|
代號 |
報警或脈沖輸出 |
無 |
無報警或脈沖輸出 |
K1 |
上限報警或脈沖輸出 |
K2 |
下限報警或脈沖輸出 |
K3 |
上、下限報警或脈沖輸出 |
