       您現在的位置 > 首頁 > 流量儀表 > 楔形流量計

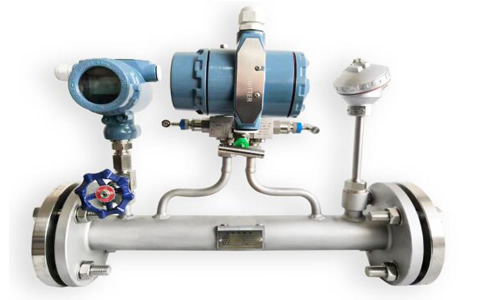

      SK-LX型楔形流量計



          SK-LX型楔形流量計是一種差壓式流量儀表,它是利用在密閉管道中能量相互轉換的伯努利定律,即:在穩定流體場合中,管道中的流速與差壓的平方根成正比。楔形流量計是八十年代開始開始逐步走向實用的一種新型流量計,其檢測件是一個V字形楔塊(又稱楔形節流件),它的圓滑頂角朝下,這樣有利于含懸浮顆粒的液體或粘稠液體順利通過,不會在節流件上游側產生滯流。流體通過楔形流量計時,由于楔塊的節流作用,在其上、下游側產生了一個與流量值成平方關系的差壓,將此差壓從楔塊兩側取壓口引出送至差壓變送器轉變為電信號輸出,再經專用智能流量積算儀運算后,即可顯示流量值。
      一、楔形流量計流量方程:

      式中  qv----體積流量計,m³/s
            C------流出系數;
           ε-----可膨脹系數;
            m------節流面積比;
            D------管道內徑,m;
            △p------差壓,pa;
            ρ------被測介質密度,kg/m³
          SK-LX型楔形流量計具有流量系數、非線性誤差、溫度變化、密度變化等參數的修正功能;測量精度可達0.5%;可具有現場顯示和標準電流信號(4~20mA DC)輸出,可方便地用于自動控制系統或與計算機聯網,進行流量或其他參數的自動調節和控制。
          SK-LX型楔形流量計可以在高粘度、低雷諾數(雷諾數>500即可使用)的流體情況下進行高精度的流量測量;在流速較低、流量小、管徑大的流量測量場合有無可比擬的優勢和不可替代的作用。主要用于高粘度(重油、渣油、柴油、機油等)、工業煤氣(焦爐煤氣、高爐煤氣、發生爐煤氣、城市煤氣)、氫氣、氮氣、空氣、水蒸汽、污水液體等介質的流量測量。
      楔形流量計結構簡單、無可動部件,不易被流體磨損,工作性能穩定、可靠,使用壽命長;它的測量元件及取壓裝置結構特殊,流體通過時不形成滯留或堵塞,壓力損失較小,是在雷諾數較低的情況下進行高精度流量測量的理想選擇。
      二、主要特點:
      1、特別適合于高粘度、低雷諾數、帶懸浮顆;驓馀莸慕橘|測量;
      2、測量精度不受流體介質介電常數等特性的影響和限制;
      3、楔形件結構設計特殊,有導流作用,防堵塞;
      4、具有流體粘度變化、溫度變化、密度變化等補償功能;
      5、抗振動、抗沖擊、抗臟污、抗腐蝕;
      6、具有雙向流量測量功能;
      7、測量精度高;
      8、結構簡單、牢固、高可靠性,安裝方便,運行維護費用低;
      9、無運動部件、無磨損,長期使用時不需要重新標定。
      三、技術參數:
      1、測量精度: ±1.0%~±1.5%
      2、最低流速:0.01m/s。
      3、使用壽命:可長達十年以上。
      4、量程比≥10:1
      5、雷諾數系數使用范圍:下限300,上限達1×106以上。
      6、測量液體粘度上限:500MPa•S。
      7、工作壓力范圍:-0.1~6.4MPa。
      8、工作溫度范圍:-50~400℃。
      四、流量范圍
      1、楔形流量計測量液體時的流量范圍:
      型號

      公稱通徑DN(mm)

      楔形比(H/D)

      流量范圍(m³/h)

      LX015

      15

      0.2,0.3,0.4,0.5

      0.11~2.7

      LX020

      20

      0.2,0.3,0.4,0.5

      0.2~4.8

      LX025

      25

      0.2,0.3,0.4,0.5

      0.3~7.4

      LX032

      32

      0.2,0.3,0.4,0.5

      0.5~12.2

      LX040

      40

      0.2,0.3,0.4,0.5

      0.8~19

      LX050

      50

      0.2,0.3,0.4,0.5

      1.3~29.7

      LX065

      65

      0.2,0.3,0.4,0.5

      2.2~50.1

      LX080

      80

      0.2,0.3,0.4,0.5

      3.3~76

      LX100

      100

      0.3,0.4,0.5

      8.2~118.7

      LX125

      125

      0.3,0.4,0.5

      12.8~185.5

      LX150

      150

      0.3,0.4,0.5

      18.4~267.1

      LX200

      200

      0.3,0.4,0.5

      32.7~474.8

      LX250

      250

      0.3,0.4,0.5

      51.2~741.8

      LX300

      300

      0.3,0.4,0.5

      73.8~1068.2

      2、楔形流量計測量氣體時的流量范圍:
      型號

      公稱通徑DN(mm)

      楔形比(H/D)

      流量范圍(m³/h)

      LX015

      15

      0.2,0.3,0.4,0.5

      1.2~19.1

      LX020

      20

      0.2,0.3,0.4,0.5

      2.3~33.9

      LX025

      25

      0.2,0.3,0.4,0.5

      3.5~53

      LX032

      32

      0.2,0.3,0.4,0.5

      5.8~86.8

      LX040

      40

      0.2,0.3,0.4,0.5

      9.0~135.7

      LX050

      50

      0.2,0.3,0.4,0.5

      14.1~212

      LX065

      65

      0.2,0.3,0.4,0.5

      23.9~358.2

      LX080

      80

      0.2,0.3,0.4,0.5

      36.2~542.6

      LX100

      100

      0.3,0.4,0.5

      56.5~847.8

      LX125

      125

      0.3,0.4,0.5

      88.3~1324.5

      LX150

      150

      0.3,0.4,0.5

      127.2~1907.6

      LX200

      200

      0.3,0.4,0.5

      226.1~3391.2

      LX250

      250

      0.3,0.4,0.5

      353.3~5298.8

      LX300

      300

      0.3,0.4,0.5

      508.7~7630.2

      楔形流量計選型:
      型譜

      代號

      外殼材質

      公稱壓力

      工作溫度

      連接與取壓方式

      說明

      SKLX











      楔形流量計

























      015









      DN15

      020









      DN20

      025









      DN25











      300









      DN300







      I







      碳鋼

      II







      不銹鋼

      III







      特殊訂做



      0.25





      0.25MPa

      0.60





      0.6MPa







      5





      5MPa







      A



      -20~100℃

      B



      100~250℃

      C



      250~400℃



      A

      螺紋取壓對夾式

      B

      螺紋取壓螺紋式

      C

      螺紋取壓焊接式

      D

      螺紋取壓法蘭式

      E

      法蘭取壓法蘭式

      F

      一體化安裝方式(溫壓補償)

      G

      一體化安裝通用式


      五、安裝注意事項:
      1、一般楔形流量傳感器有前后測量管,可在水平或垂直安裝及使用。當傳感器在垂直管道上安裝時,流體應自上而下流動。測量液體時應注意使差壓變送器能排除氣泡,以免引起儀表零點漂移;
      2、傳感器上下游側應配置直管段,管道內壁應光滑、清潔、無附著物,直管段長度要求請詳細閱讀說明書。
      3、水平安裝時,楔式差壓元件應與管道中心線成90°。對于垂直安裝,由于取壓點之間輕微的靜壓影響必須注意差壓變送器調零。
      六、結構形式:
      楔形流量計按其組裝方式分為一體型和分離型,按其連接方式分為法蘭連接、焊接連接、螺紋連接及對夾式連接,按其取壓方式分為普通取壓、法蘭密封取壓等結構。
      對夾式
      螺紋連接
      法蘭連接
      法蘭取壓法蘭連接
