         您現在的位置 > 首頁 > 流量儀表 > 熱式氣體質量流量計


         SKRSL系列熱式氣體質量流量計

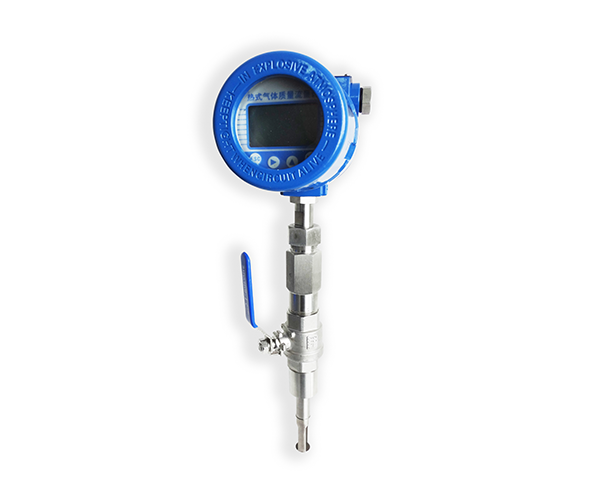

        插入式熱式氣體質量流量計圖示
        管道式熱式氣體質量流量計圖示



          SKRSL系列熱式氣體質量流量計是利用熱傳導原理測量流體流量的儀表,該儀表采用恒溫差法對氣體質量流量進行準確測量。熱式氣體質量流量計具有體積小,數字化程度高,安裝方便,測量準確等優點。
        一、SKRSL系列熱式氣體質量流量計產品優勢:
        1、特有流量數據模型算法;模糊理論控制溫度、濕度算法;
        2、智能微處理器及模數、數模轉換芯片;
        3、寬量程比1000:1;大口徑,低流速,壓損可忽略;
        4、直接測量質量流量,無須溫壓補償;
        5、低流速測量非常靈敏;
        6、設計、選型方便,安裝、使用簡便;
        7、適合各類單一或混合氣體流量測量。
        二、SKRSL系列熱式氣體質量流量計產品特點:
        1、采用鉑RTD傳感器技術
        2、采用享有“平衡結構封裝”技術,介質溫度自補償
        3、特有算法,可實現線性、重復性、精度好
        4、量程比寬1000:1,可據用戶要求可拓展
        5、可實現大管徑小流量測量,最小流量可測低至零,分辨率0.001m/s
        6、無可動部件、振動影響可忽略
        7、直管段要求不高1-2D
        8、與介質的溫度、壓力無關
        9、特有高溫算法,介質溫度可達+400℃,
        10、采用高濕算法,實現精度準確測量
        11、對流量信號鍵入12點動態修正,內置10點修正
        12、在線動態校正電流/電壓輸出
        13、對粉塵等小顆粒不敏感
        14、在線不斷流裝卸,維護方便
        三、熱式氣體質量流量計應用場合:
        1、公用工程---電﹑氣﹑ 水處理的監控
        管道的氣體;通用系統;沼氣;煤氣;天然氣;液化氣;鍋爐預熱空氣
        2、石油與天然氣工業
        能量交換;填井氣回收;燃氣計量;氣體質量分析;泄漏氣測試;天然氣測量;火炬氣的監控
        3、電力行業
        燃料系統中氣體分配過程中的氣體測量;鍋爐及輔助系統中各種氣體的測量;燃氣爐中氣體測量;氫氣測量;電廠高爐的一次風、二次風的測量
        4、化學行業
        煙氣循環監測;采樣系統中氣體流量計量;引風機的氣體流量計量;化肥廠氨氣測量 ;電池工廠各種氣體流量測量
        5、冶金行業
        鋼鐵廠加氣測量;煉鐵廠高爐煤氣的測量;焦化廠焦爐煤氣的測量;軋鋼廠加熱爐燃氣(高爐煤氣、焦化煤氣、天然氣等)的測量控制;熱處理淬火爐等的氫、氧、氮等氣體的控制
        6、紙漿與造紙行業
        廢水處理系統中氣體的測量;煙道流量監控;鍋爐回收二次/三次空氣;鍋爐的燃氣和空氣送風測量
        7、食品及醫藥行業
        加工操作中新鮮空氣的加入;啤酒廠中的二氧化碳處理;瓶子消毒器中的熱空氣的流量;熱氧化過程中氣體流量測量;通風系統;鍋爐進氣﹑廢氣﹑過程控制
        8、環保
        沼氣利用過程中的氣體測量;氯氣處理過程中氯氣氣體測量;污水處理過程中曝氣池的氣體測量;煙筒煙道排氣監測SO2和NOX的排量
        9、其他行業
        工廠壓縮空氣測量;煤粉燃燒過程粉/氣配比控制燃料;水泥工業豎式磨粉機排放熱氣流量控制
        四、熱式氣體質量流量計性能指標:
        1、測量范圍:0.5—100Nm/s (20℃,101.33KPa)
        2、精度: ±1.5%的讀數 ±1.5%滿量程
        3、量程比:通常100:1(取決于標定流量的范圍)
        4、管徑范圍:DN20~5000mm
        5、應用范圍:適合各類單一或混合氣體。含塵、含沙、含濕氣、各種腐蝕性氣體。(乙炔氣體除外)
        6、環境溫度范圍: -40℃~+85℃(無顯示); -30℃~+70℃(有顯示); 濕度小于90%RH
        7、介質溫度范圍: -40℃~+100℃;-40℃~+200℃;
        8、傳感器直徑:ф3、ф2.5
        9、插入式傳感器探桿直徑:ф19(標準)、ф16、ф12
        10、傳感器材質:316不銹鋼、哈氏合金、鈦
        11、探桿材質(保護套):316不銹鋼(標準)、哈氏合金
        12、雙向測量介質流量
        13、模擬量輸出:流量:4-20mADC,溫度:4-20mADC,最大負載:1000Ω
        14、累積脈沖量輸出
        15、鍵入12段非線性修正,內置10段非線性修正
        16、通訊:串口輸出RS232/RS485
        17、供電電源:24VDC/600mA;220VAC/2W;110VAC/3W
        18、報警:1-2路繼電器輸出、5A/220V、5A/30VDC、鍵入設定
        19、大屏幕LCD顯示:七位瞬時流量,八位累積流量
        20、過程壓力:1.6Mpa(最大20MPa)
        21、安裝工藝形式:插入式(卡套、卡套+球閥、法蘭連接)適用于DN80以上的管道安裝,管道式(法蘭、螺紋連接)適用于DN15以上的管道安裝。
        22、防爆等級:本安型(iaⅡCT5)、隔爆型(ExdⅡCT4)
        23、防護等級:IP65
        五、傳感器參數:
        管段傳感器數據表 (螺紋連接)

        內徑
        (mm)DN

        重量
        (Kg)

        安裝長度
        (mm)L

        連接螺紋

        額定壓力
        (MPa)

        帶連接件

        不帶連接件

        20

        4.5

        280

        R3/4″

        G1″

        1.6MPa

        25

        4.7

        280

        R1″

        G11/4″

        40

        5.0

        280

        R11/2″

        G2″


        注:DN<20mm時,傳感器尺寸請咨詢我公司
        管段傳感器尺寸表(法蘭連接)

        內徑
        (mm)DN

        重量
        (Kg)

        安裝長度
        (mm)L

        法蘭尺寸(mm)

        額定壓力
        (MPa)

        D

        D0

        N×A

        20

        6.2

        280

        105

        75

        4×14

        1.0

        25

        6.6

        280

        115

        85

        4×14

        32

        7.2

        280

        140

        100

        4×18

        40

        8.2

        280

        150

        110

        4×18

        50

        9.6

        280

        165

        125

        4×18

        65

        10.8

        280

        185

        145

        4×18

        80

        13.1

        280

        200

        160

        8×18

        100

        16.5

        280

        220

        180

        8×18

        125

        19.6

        290

        250

        210

        8×18

        150

        29.8

        310

        285

        240

        8×22

        200

        40

        340

        340

        295

        8×22

        250

        56

        370

        395

        350

        12×22

        300

        66

        410

        455

        400

        12×22

        350

        70

        440

        505

        460

        16×22

        400

        75

        480

        565

        515

        16×26

        450

        90

        510

        615

        565

        20×26

        500

        105

        550

        670

        620

        20×26

        600

        162

        620

        780

        725

        20×30

        700

        180

        690

        860

        810

        24×26

        0.6

        800

        240

        750

        975

        920

        24×30

        1000

        390

        890

        1175

        1120

        28×30

        1200

        650

        1030

        1405

        1340

        32×33

        1400

        850

        1160

        1630

        1560

        36×36

        1600

        1150

        1290

        1830

        1760

        40×36

        1800

        1500

        1430

        2045

        1970

        44×39

        2000

        1890

        1560

        2265

        2180

        48×42

        注: 表中只給出了1.0Mpa的額定壓力,高于1.0Mpa時請咨詢我公司
        六、口徑與流量對應表

        口徑
        (DN)

        0.5--65Nm/s
        (標準量程范圍)

        0.080.5Nm/s
        (下限極限擴展)

        0.5--100Nm/s
        (量程范圍擴展)

        100--120Nm/s
        (上限極限擴展)

        20

        0.57--73.5

        0.09--0.57

        0.57--113

        113--136

        25

        0.88--114.4

        0.14--0.88

        0.88--176

        176--211

        32

        1.45--188

        0.23--1.45

        1.45--289

        289--347

        40

        2.26--294

        0.36--2.26

        2.26--452

        452--542

        50

        3.53--459

        0.56--3.53

        3.53--706

        706--847

        65

        5.95--776

        0.95--5.95

        5.95--1190

        1190--1428

        80

        9--1170

        1.44--9

        9--1800

        1800--2160

        100

        14--1820

        2.24--14

        14--2800

        2800--3360

        125

        22--2860

        3.52--22

        22--4400

        4400--5280

        150

        32--4160

        5.12--32

        32--6400

        6400--7680

        200

        56.5--7345

        9.0456.5

        56.5--11300

        11300--13560

        250

        88--11440

        14--88

        88--17600

        17600--21120

        300

        127--16510

        20--127

        127--25400

        25400--30480

        350

        173--22490

        28--173

        173--34600

        34600--41520

        400

        226--29380

        36--226

        226--45200

        45200--54240

        450

        286--37180

        46--286

        286--57200

        57200--68640

        500

        353--45900

        56.5--353

        353--70600

        70600--84720

        600

        508.5--66105

        81--508.5

        508.5--101700

        101700--122040

        700

        692.5--90025

        111--692.5

        692.5--138500

        138500--166200

        800

        902--117260

        144--902

        902--180400

        180400--216480

        900

        1144.5--148785

        183--1144.5

        1144.5--228900

        228900--274680

        1000

        1400--182000

        224--1400

        1400--280000

        280000--336000

        1200

        2034.5--264485

        326--2034.5

        2034.5--406900

        406900--488280

        1400

        2770--360100

        443--2770

        2770--554000

        554000--664800

        1500

        3200--416000

        512--3200

        3200--640000

        640000--768000

        1600

        3608--469040

        577--3608

        3608--721600

        721600--865920

        1800

        4578--595140

        732--4578

        4578--915600

        915600--1098720

        2000

        5650--734500

        904--5650

        5650--1130000

        1130000--1356000

        2200

        6840--889200

        1094--6840

        6840--1368000

        1368000--1641600

        2400

        8140--1058200

        1302--8140

        8140--1628000

        1628000--1953600

        2500

        8831--1148030

        1413--8831

        8831--1766200

        1766200--2119440

        2600

        9555--1242150

        1529--9555

        9555--1911000

        1911000--2293200

        2800

        11080--1440400

        1773--11080

        11080--2216000

        2216000--2659200

        3000

        12720--1653600

        2035--12720

        12720--2544000

        2544000--3052800

        3500

        17318--2251344

        2771--17318

        17318--3463600

        3463600--4156320

        4000

        22600--2938000

        3616--22600

        22600--4520000

        4520000--5424000

        5000

        35300--4590000

        5650--35300

        35300--7060000

        7060000--8472000


        七、熱式氣體質量流量計選型:

        SKRSL

        熱式氣體質量流量計

        公程通徑

        -XX

        100表示DN100



        安裝形式

        C

        插入式(DN15~DN80通常為管道式安裝)DN80以上為插入式(可選管道式)

        G

        管道式

        1

        螺紋連接

        2

        法蘭連接



        公稱壓力

        A

        0~0.6MPA

        B

        0~1.0MPA

        C

        0~1.6MPA

        D

        0~2.5MPA

        E

        0~4.0MPA *

        F

        0~6.4MPA *

        G

        0~10MPA *



        工藝條件

        0

        普通

        1

        防腐

        2

        防爆

        3

        高溫 *



        輸出信號

        A

        無輸出

        B

        4~20MA

        C

        RS485 MODBUS

        供電電源

        1

        220V AC

        2 24V DC
          Y 一體式(可不標注)
        F 分體式 F10-10米引線長度
        注“*”為特殊產品,應咨詢供應商合理選擇
